产品概述
广泛使用的负载大部分为非线性负载，如整流器、变频器、UPS、电梯、空调、节能灯、复印机、家用电器等。这些非线性负载会产生大量谐波电流并注入电网中，使电压波形产生畸变，对电网和所有后端用户产生严重的危害。另外，冲击性、波动性负载，比如：电弧炉、焊接设备等，在运行中不仅会产生大量的高次谐波，而且造成电压波动、闪变和三相不平衡等电能质量问题，严重影响了电能的使用效率。
TKM_APF系列有源滤波器装置与负载谐波源并联接入电网， 高精度采样CT实时监测出补偿对象的负载电流，转换为数字处理器可读的信号后，通过检测算法计算出其中所需要补偿的指令电流，由补偿装置产生一个大小相等，相位相反的补偿电流，从而可以使得经过补偿后的电网电流就是所需要的理想电流，改善了电网的电能质量。可动态实时滤除2~51次谐波，有效滤除率达95%，快速治理闪变和电压波动，且具备很强扩展能力，不同容量的滤波器相互扩展，使得用户可制定更加灵活的谐波治理方案。相对于采用无源器件构成的补偿装置，该补偿装置不易受到电网阻抗的影响，可以动态地对电网电流进行补偿，达到消除谐波净化电网的目的。
有源滤波器APF适用于380V-690V电压等级配电系统进行谐波治理。
在建筑、医疗、通信、工厂、煤矿、石化、数据中心、冶金和港口等行业应用比较广泛，这些行业的负载在运行中产生了大量的谐波源，给配电系统造成了严重的污染，导致生产中断或损坏配电设备。
产品特点
采用美国德州仪器TI高端数字双核芯片TMS320F28377D作为主控芯片，同时充分利用其协处理器CLA,其优异的抗干扰和高速运算能力，将产品性能发挥到最大。
可同时对谐波和无功三相不平衡进行补偿，输出容量从容性到感性连续调节。
滤波性能好，可滤除2～51次谐波电流，滤除率达95%以上。
全响应时间小于10ms，可快速跟踪变化速度极快的负载进行补偿。
不受电网阻抗影响，避免发生谐振。
具有过温、过流、过压、欠压等保护措施，保证装置安全、可靠运行。
IGBT、控制芯片、电容器均采用国外知名厂商产品，保证变流器工作的稳定性和可靠性。
装置自身可直接对智能电容进行控制，无需额外成本支出。
装置多互感器采样通路，多模块并联动态均流控制，提高产品抗冲击能力和产品使用寿命。
采用模块化技术，体积重量小、安装简单方便、易于扩展。
采用高性能嵌入式一体化触摸屏，显示直观、操作便捷。
装置自身损耗小于3%。
多终端实时监控，网页web端，APP端均可监控，开放通用的远程通信协议，便于用户使用。
稳定可靠性高，设计寿命10余年。

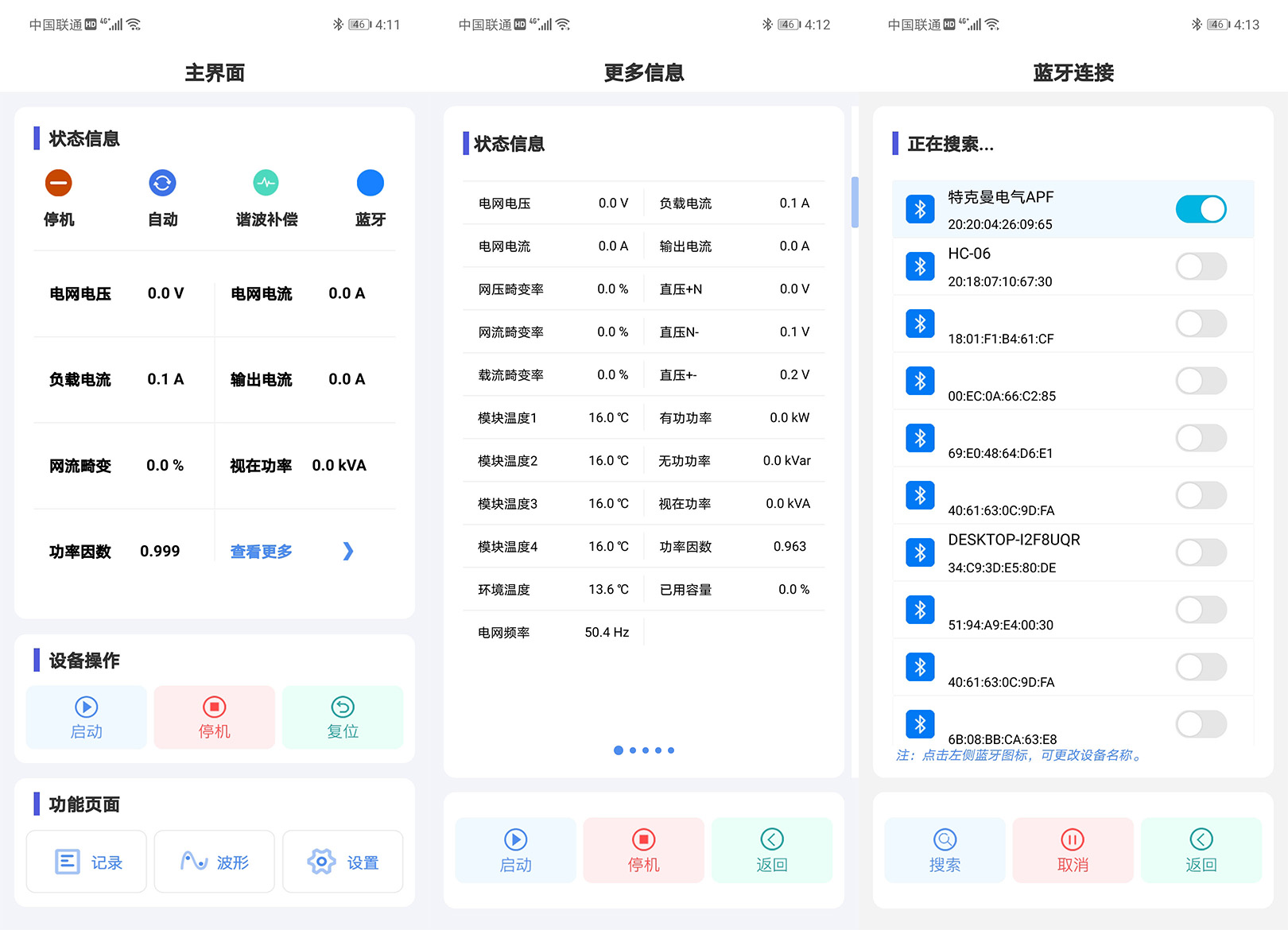

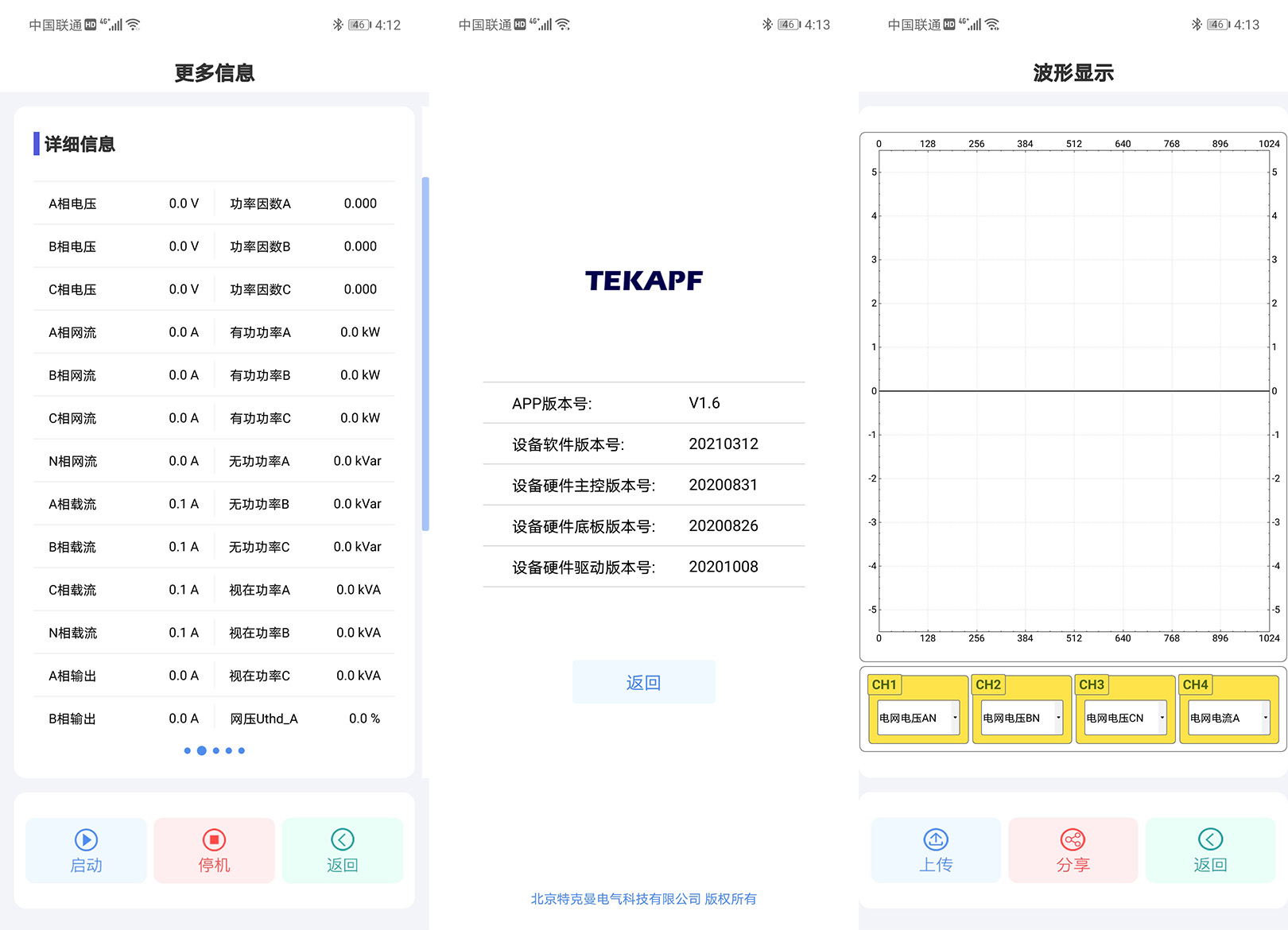

通过蓝牙/wifi来观测和遥控/遥信/遥调设备，智能接入物联云，随时随地了解负载实时工况，APP端极大的方便了用户使用，下图是部分APP界面截图。（本司软件已经取得著作权和专利证书，版权所有 © 北京特克曼电气科技有限公司 。保留一切权利 。非经北京特克曼电气科技有限公司书面同意，任何单位和个人不得擅自抄袭拷贝或摘抄，复制本产品技术内容的部分或全部，并不得以任何形式传播。如有雷同我司将追究其法律责任）
